Fungsi pengukuran

Temukan fungsi berikut pada menu Fungsi:

  • Pengukuran panjang
  • Pengukuran kontinu
  • Pengukuran luas
  • Pengukuran volume
  • Pengukuran jarak tidak langsung
    • Pengukuran tinggi tidak langsung
    • Pengukuran tinggi tidak langsung ganda
    • Pengukuran panjang tidak langsung
  • Pengukuran luas dinding
  • Fungsi patok
  • Pengukuran kemiringan/waterpas digital
  • Fungsi memori
  1. Tekan tombol  untuk membuka menu Fungsi.
  2. Pilih fungsi pengukuran yang diinginkan dengan tombol atau tombol .
  3. Tekan tombol  atau tombol  untuk mengonfirmasi pilihan.

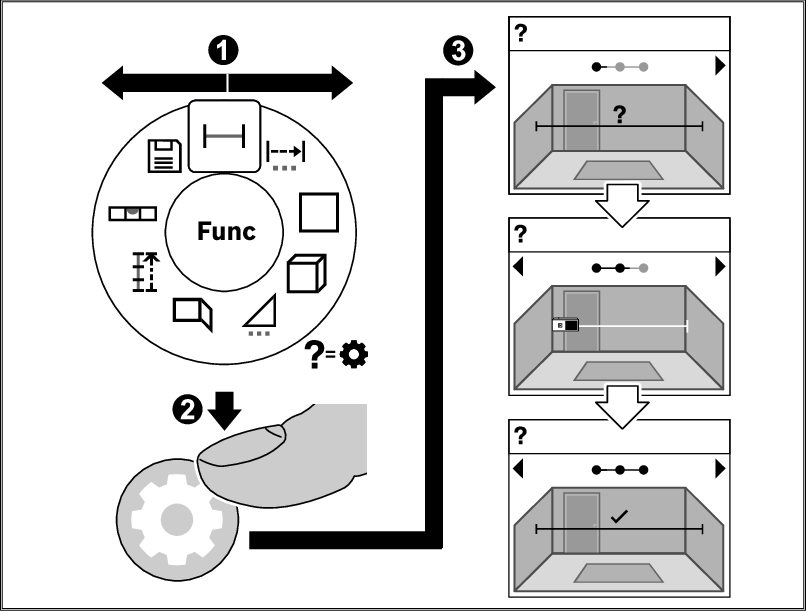

Fungsi bantuan yang terintegrasi pada alat ukur menawarkan detail animasi pada semua fungsi pengukuran/proses pengukuran.

  1. Buka menu Fungsi.
  2. Pilih fungsi yang diinginkan dengan tombol  atau tombol  dan tekan tombol .
  3. Animasi dengan detail prosedur pada fungsi pengukuran yang dipilih akan ditampilkan.
  4. Tekan tombol  atau  untuk menampilkan langkah berikutnya atau sebelumnya.

  1. Tekan tombol  untuk membuka menu Fungsi.
  2. Pilih pengukuran panjang  dan konfirmasi pilihan dengan tombol .
  3. Tekan singkat tombol  untuk menyalakan laser.
  4. Tekan tombol  untuk memulai pengukuran.
  5. Nilai pengukuran akan ditunjukkan pada baris hasil (e) pada display bawah.
  6. Ulangi langkah di atas saat setiap kali mengukur.

Saat melakukan beberapa pengukuran panjang secara berturut-turut, hasil ukur yang terakhir akan ditunjukkan pada baris nilai pengukuran (d). Nilai pengukuran terakhir terletak pada display bagian bawah, nilai kedua terakhir berada di atasnya dan seterusnya.

  1. Tekan tombol  untuk membuka menu Fungsi.
  2. Pilih pengukuran luas  dan konfirmasi pilihan dengan tombol .
  3. Tekan singkat tombol  untuk menyalakan laser.
  4. Tekan tombol  untuk memulai pengukuran pertama, misalnya panjang ruang.
  5. Tekan tombol  untuk memulai pengukuran kedua, misalnya lebar ruang.

Setelah pengukuran kedua selesai, luas permukaan secara otomatis dihitung dan ditampilkan. Hasilnya akan ditunjukkan pada baris hasil (e). Nilai pengukuran masing-masing dapat ditemukan pada baris nilai pengukuran (d).

Pada pengukuran kontinu, nilai pengukuran akan terus-menerus diperbarui. Pengguna dapat menjauh misalnya dari dinding hingga ke suatu jarak yang diinginkan selama jarak saat ini selalu dapat terbaca.

Tiga fungsi tersedia untuk pengukuran kontinu yang masing-masing menampilkan pengukuran dengan tampilan yang berbeda pada display:

min/maks

Nilai pengukuran terkecil dan terbesar akan ditampilkan secara permanen pada display.

  1. Tekan tombol  untuk membuka menu Fungsi.
  2. Pilih opsi min/maks pada item menu Pengukuran kontinu  dan konfirmasi pilihan dengan tombol .
  3. Tekan singkat tombol  untuk menyalakan laser.
  4. Gerakkan alat pengukur beberapa saat hingga jarak yang diinginkan muncul pada baris hasil.
  5. Pengukuran kontinu dapat dibatalkan dengan menekan singkat tombol .
  6. Tekan kembali tombol  untuk melanjutkan pengukuran kontinu.

Nilai pengukuran saat ini ditampilkan pada baris hasil (e), nilai pengukuran maksimal dan minimal ditampilkan pada baris nilai pengukuran (d).

Nilai sebenarnya

Nilai pengukuran akan ditampilkan dan diperbesar agar dapat terbaca dengan lebih jelas.

Pita pengukur

Jarak akan ditampilkan secara visual seperti pada pita pengukur.

Pada fungsi pita pengukur, bidang acuan merupakan penanda yang ditampilkan pada display. Ujung alat pengukur bukanlah bidang acuan.

Pengukuran kontinu akan nonaktif secara otomatis setelah 4 menit.

  1. Tekan tombol  untuk membuka menu Fungsi.
  2. Pilih pengukuran volume  dan konfirmasi pilihan dengan tombol .
  3. Tekan singkat tombol  untuk menyalakan laser.
  4. Tekan tombol  untuk memulai pengukuran pertama, misalnya panjang ruang.
  5. Tekan tombol  untuk memulai pengukuran kedua, misalnya lebar ruang.
  6. Tekan tombol  untuk memulai pengukuran ketiga, misalnya tinggi ruang.

Setelah pengukuran ketiga selesai, volume secara otomatis dihitung dan ditampilkan. Hasilnya akan ditunjukkan pada baris hasil (e). Nilai pengukuran masing-masing dapat ditemukan pada baris nilai pengukuran (d).

Pengukuran jarak tidak langsung digunakan untuk menentukan jarak yang tidak dapat diukur secara langsung karena ada sesuatu yang menghalangi jalannya sinar atau tidak ada permukaan target yang tersedia sebagai reflektor. Cara pengukuran ini hanya dapat dilakukan dalam arah vertikal. Segala penyimpangan dalam arah horizontal akan menyebabkan kesalahan dalam pengukuran.

Pengukuran jarak tidak langsung selalu kurang akurat bila dibandingkan dengan pengukuran jarak langsung. Kesalahan pengukuran dapat lebih besar daripada pada pengukuran jarak langsung tergantung pada penggunaannya. Untuk meningkatkan akurasi pengukuran, direkomendasikan untuk menggunakan tripod (aksesori).

Saat menggunakan tripod, perhatikan bidang acuan yang telah diatur. lihat Memilih bidang acuan

Sinar laser akan tetap menyala di antara proses pengukuran tunggal.

Tersedia 3 fungsi pengukuran pada pengukuran jarak tidak langsung dan tiap-tiap fungsi tersebut dapat digunakan untuk menentukan jarak yang berbeda-beda:

  • Pengukuran tinggi tidak langsung
  • Pengukuran tinggi tidak langsung ganda
  • Pengukuran panjang tidak langsung

Pengukuran tinggi tidak langsung

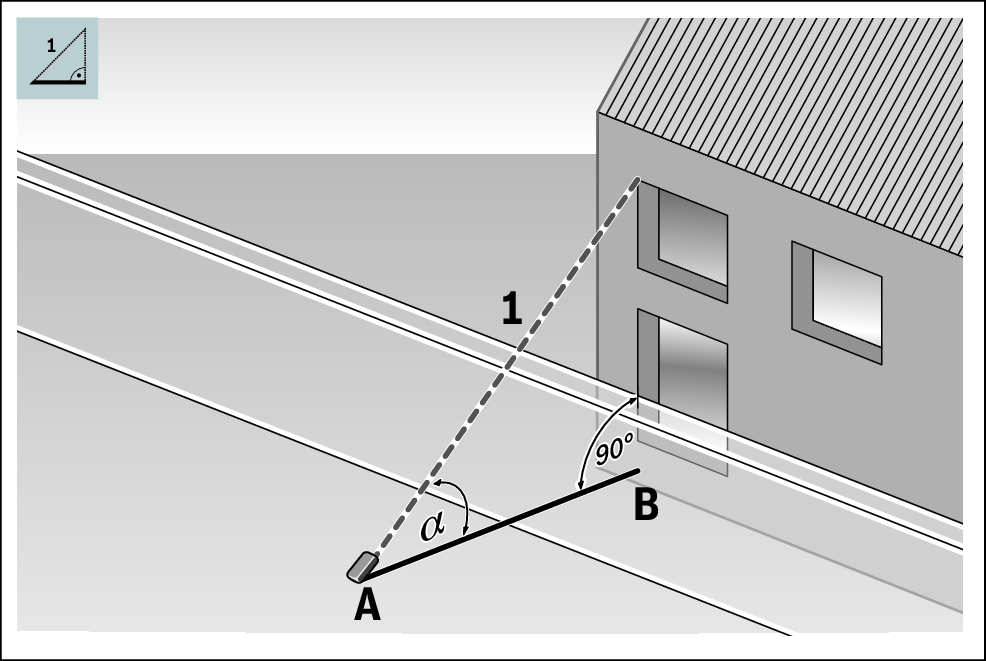

Dengan pengukuran tinggi tidak langsung, jarak AB dapat ditentukan dengan mengukur jarak 1. Alat ukur akan menghitung tinggi AB yang dicari dari sudut  dan jarak 1.

Hasil yang tepat hanya akan diperoleh jika sudut siku-siku yang diperlukan pada tiap-tiap pengukuran benar-benar dipatuhi.

  1. Tekan tombol  untuk membuka menu Fungsi.
  2. Pilih pengukuran jarak tidak langsung  dan konfirmasi pilihan dengan tombol .
  3. Pilih pengukuran tinggi tidak langsung  dan konfirmasi pilihan dengan tombol .
  4. Tekan singkat tombol  untuk menyalakan laser.
  5. Letakkan alat ukur pada tinggi titik ukur bawah B.
  6. Miringkan alat ukur sehingga laser mengarah ke titik ukur atas A.
  7. Tekan tombol  untuk memulai pengukuran.

Setelah pengukuran selesai, tinggi secara otomatis dihitung dan ditunjukkan pada baris hasil (e). Nilai pengukuran untuk jarak 1 dan sudut terdapat di baris nilai pengukuran (d).

Pengukuran tinggi tidak langsung ganda

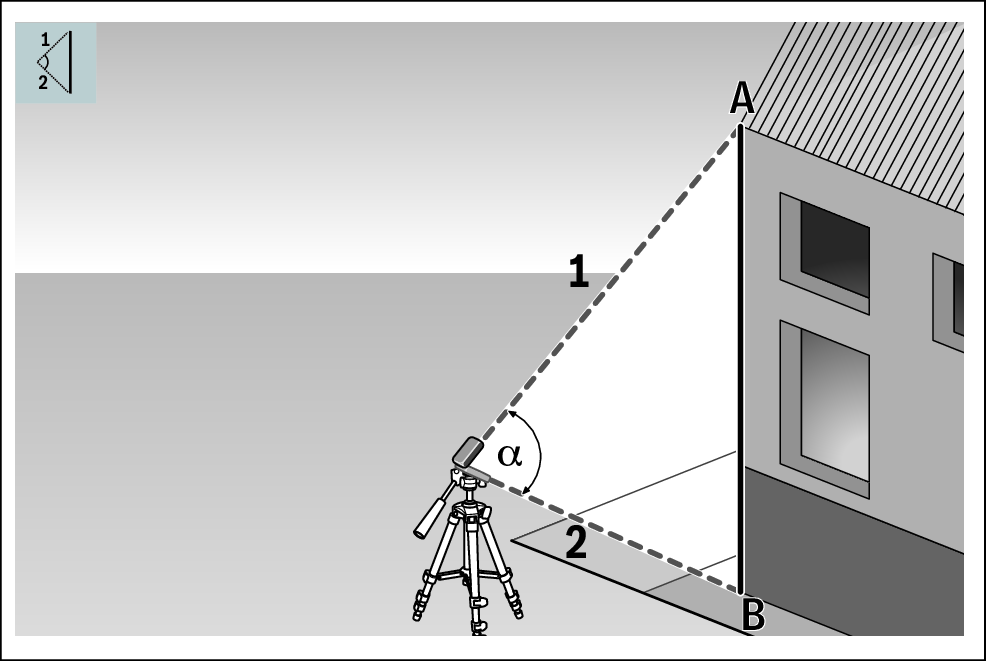

Dengan pengukuran tinggi tidak langsung ganda , jarak AB dapat ditentukan dengan mengukur jarak 1 dan 2. Alat ukur akan menghitung tinggi AB yang dicari dari sudut  dan jarak 1 dan 2.

Untuk pengukuran ini, direkomendasikan untuk menggunakan tripod.

  1. Tekan tombol  untuk membuka menu Fungsi.
  2. Pilih pengukuran jarak tidak langsung  dan konfirmasi pilihan dengan tombol .
  3. Pilih pengukuran tinggi tidak langsung ganda dan konfirmasi pilihan dengan tombol .
  4. Tekan singkat tombol  untuk menyalakan laser.
  5. Miringkan alat ukur sehingga laser mengarah ke titik ukur atas A.
  6. Tekan tombol  untuk memulai pengukuran pertama.
  7. Miringkan alat ukur sehingga laser mengarah ke titik ukur bawah B. Saat melakukannya, jangan mengubah posisi alat ukur.
  8. Tekan tombol  untuk memulai pengukuran kedua.

Setelah pengukuran selesai, tinggi secara otomatis dihitung dan ditunjukkan pada baris hasil (e). Nilai pengukuran untuk jarak 1, 2, dan sudut terdapat di baris nilai pengukuran (d).

Pengukuran panjang tidak langsung

  1. Tekan tombol  untuk membuka menu Fungsi.
  2. Pilih pengukuran jarak tidak langsung  dan konfirmasi pilihan dengan tombol .
  3. Pilih pengukuran panjang tidak langsung  dan konfirmasi pilihan dengan tombol .
  4. Letakkan alat ukur pada titik awal A dari jarak AB yang dicari.
  5. Miringkan alat ukur sehingga laser mengarah ke bidang tempat titik akhir B juga berada.
  6. Tekan tombol  untuk memulai pengukuran.

Dengan pengukuran panjang tidak langsung, jarak AB dapat ditentukan dengan mengukur jarak 1. Alat ukur menghitung panjang AB yang dicari dari sudut  dan jarak 1.

Setelah pengukuran selesai, panjang secara otomatis dihitung dan ditunjukkan pada baris hasil (e). Nilai pengukuran untuk jarak 1 dan sudut terdapat di baris nilai pengukuran (d).

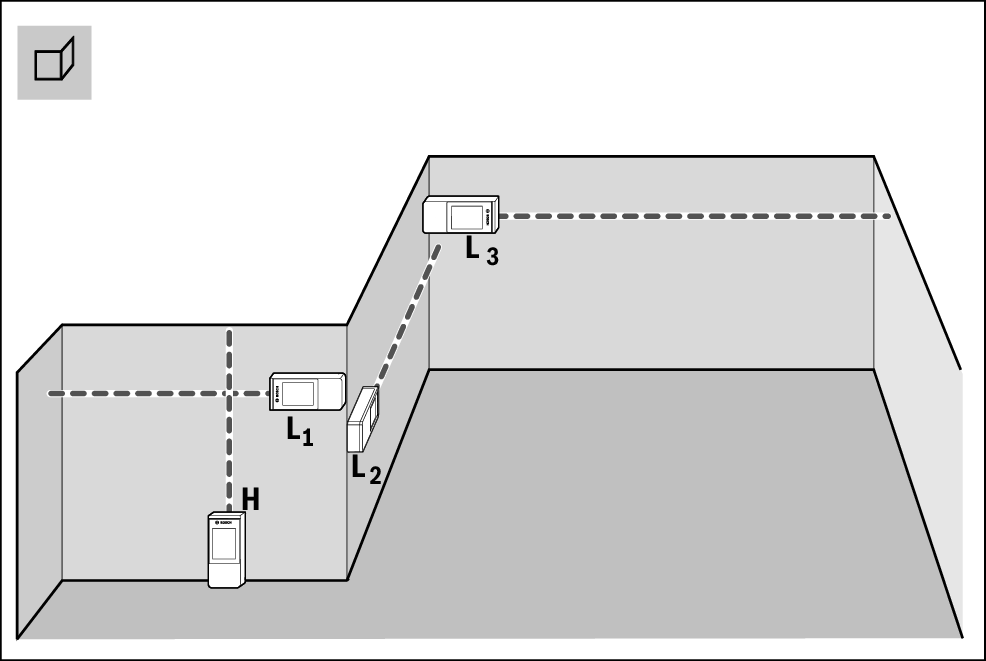

Pengukuran luas dinding digunakan untuk menentukan jumlah dari beberapa bidang tunggal dengan ketinggian yang sama. Syarat penghitungan luas permukaan yang benar yakni panjang yang telah diukur pertama (sebagai contoh, tinggi ruang H) identik untuk semua luas permukaan parsial. Pada contoh yang digambarkan, luas keseluruhan beberapa dinding perlu ditentukan yang memiliki tinggi ruang H yang sama, tetapi panjang L yang berbeda.

  1. Tekan tombol  untuk membuka menu Fungsi.
  2. Pilih pengukuran luas dinding  dan konfirmasi pilihan dengan tombol .
  3. Ukur tinggi ruang H seperti saat mengukur panjang.
  4. Nilai pengukuran akan ditampilkan di baris nilai pengukuran bagian atas. Sinar laser tetap menyala.
  5. Kemudian ukur panjang L1 dinding pertama.
  6. Luas akan secara otomatis dihitung dan ditampilkan pada baris hasil. Nilai pengukuran panjang terakhir terletak di baris nilai pengukuran bagian bawah. Sinar laser tetap menyala.
  7. Selanjutnya, ukur panjang L2 dinding kedua.

Panjang LX lainnya dapat diukur secara opsional, kemudian nilai tersebut akan otomatis ditambahkan dan dikalikan dengan tinggi H .

Nilai pengukuran tunggal yang ditampilkan pada baris nilai pengukuran (d) akan ditambahkan ke panjang L1. Jumlah kedua panjang (ditampilkan di baris nilai pengukuran (d) bagian tengah) akan dikalikan dengan tinggi H yang tersimpan. Nilai luas keseluruhan ditunjukkan pada baris hasil (e) pada display bawah.

Pada fungsi patok, bidang acuan merupakan penanda yang ditampilkan pada display. Ujung alat ukur bukanlah bidang acuan.

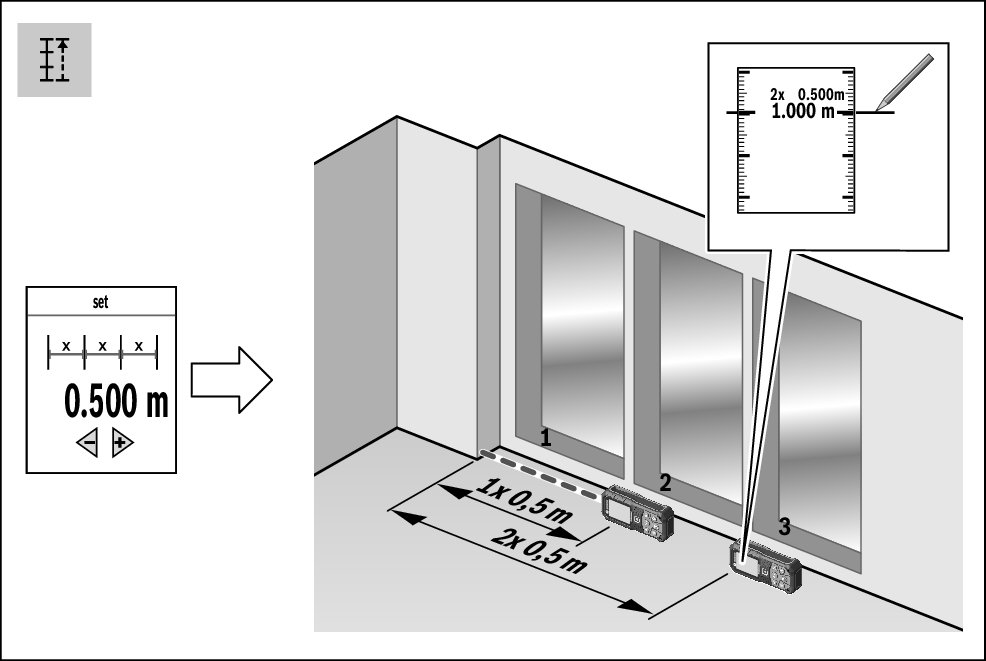

Fungsi patok akan mengukur panjang yang ditentukan (jarak) secara berulang. Panjang ini dapat dikirimkan ke permukaan untuk memungkinkan pemotongan material dengan panjang potongan yang sama atau untuk mengatur dinding partisi pada konstruksi drywall. Panjang minimal yang dapat diatur sebesar 0,1 m, panjang maksimal sebesar 50 m.

  1. Tekan tombol  untuk membuka menu Fungsi.
  2. Pilih fungsi patok  dan konfirmasi pilihan dengan tombol .

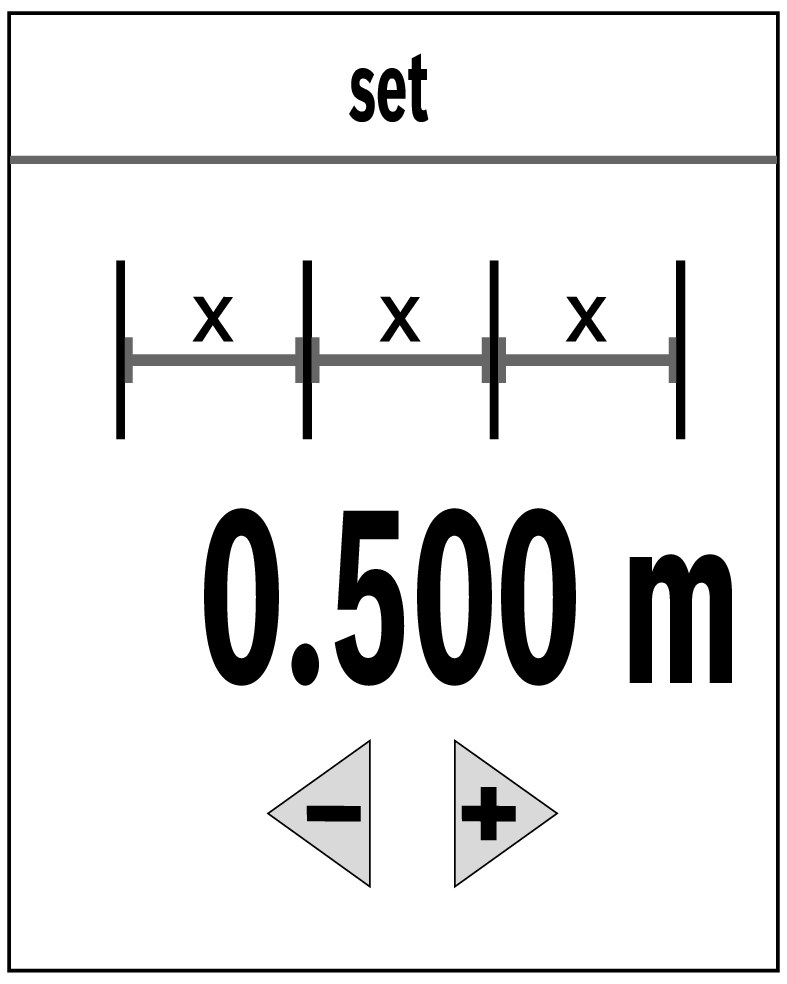

  3. Atur panjang yang diinginkan dengan tombol  atau tombol .
  4. Tekan lama tombol  atau tombol  untuk menambah ukuran panjang.
  5. Tekan tombol  untuk memulai fungsi patok dan bergeraklah menjauhi titik awal.
  6. Alat ukur terus mengukur jarak ke titik awal. Saat pengukuran, panjang yang telah ditentukan serta nilai pengukuran saat ini akan ditampilkan. Panah bawah atau atas menunjukkan jarak terpendek ke tanda selanjutnya atau sebelumnya.

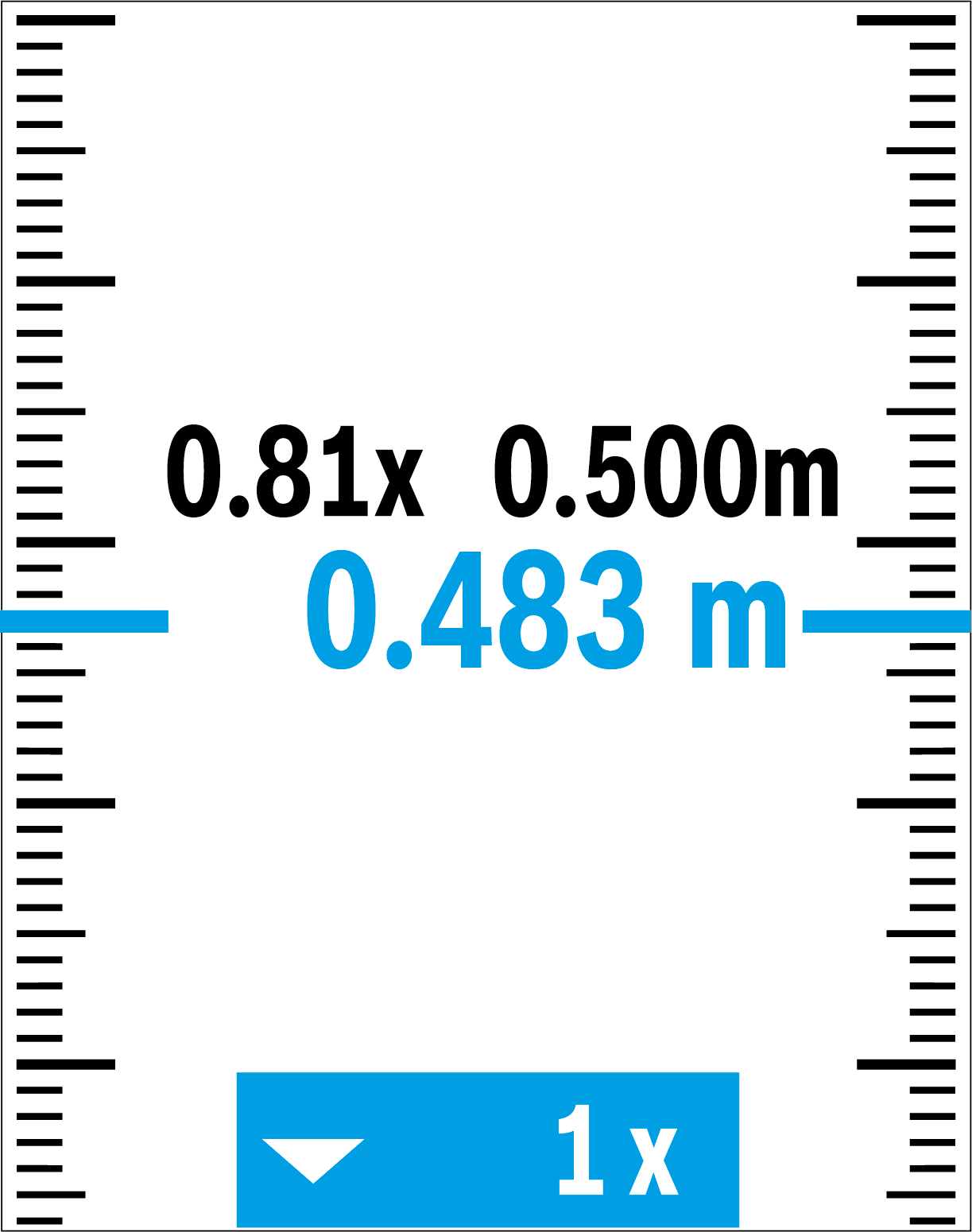

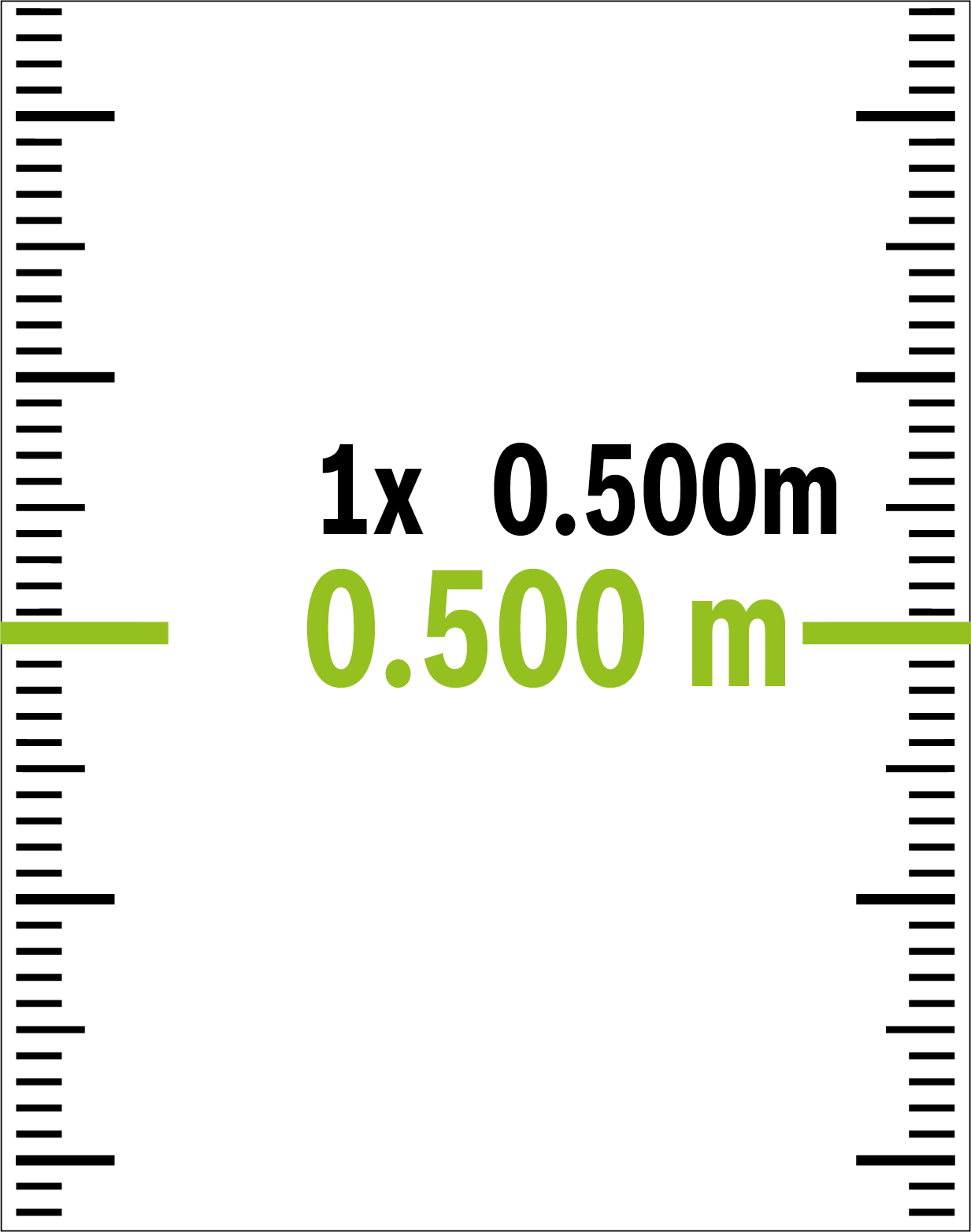

Koefisien kiri menunjukkan seberapa sering panjang yang ditentukan telah tercapai. Garis-garis hijau di sisi samping pada display menunjukkan panjang yang dicapai untuk tujuan penandaan.

Garis-garis biru dan tulisan biru menunjukkan nilai yang sebenarnya jika nilai acuan berada di luar display.

Waterpas digital digunakan untuk memeriksa arah vertikal atau horizontal suatu objek (misalnya mesin cuci, kulkas, dll.). Pengukuran kemiringan digunakan untuk mengukur tanjakan atau kemiringan (misalnya pada tangga, selusur pagar, saat mengukur mebel, saat mengatur posisi pipa, dll.). Alat ukur akan beralih antara dua fungsi secara otomatis apabila posisi alat ukur diubah.

  1. Tekan tombol  untuk membuka menu Fungsi.
  2. Pilih pengukuran kemiringan/waterpas digital dan konfirmasi pilihan dengan tombol .

Sisi bawah alat ukur digunakan sebagai bidang acuan untuk waterpas digital.

  1. Untuk menggunakan waterpas digital, letakkan alat ukur dengan bagian belakang alat menempel pada permukaan yang akan diukur.
  2. Pembacaan nilai pengukuran dapat dihentikan dengan menekan tombol .

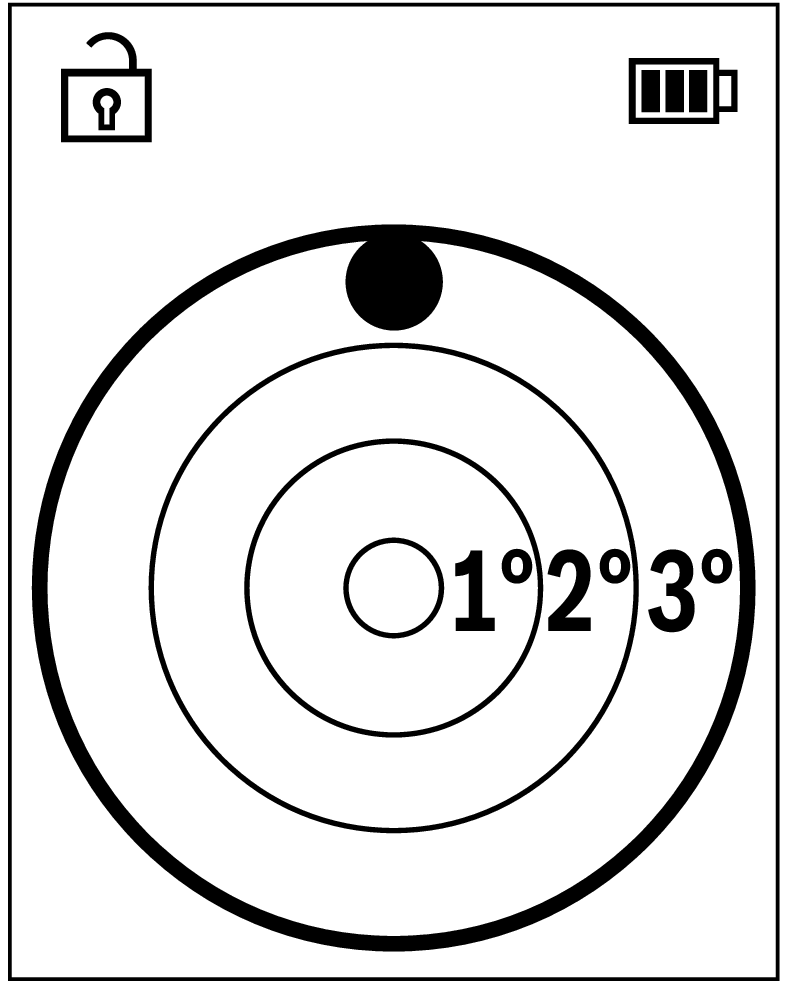

  3. Jika sudut kemiringan 3° terlampaui, bola pada display akan menyala merah.

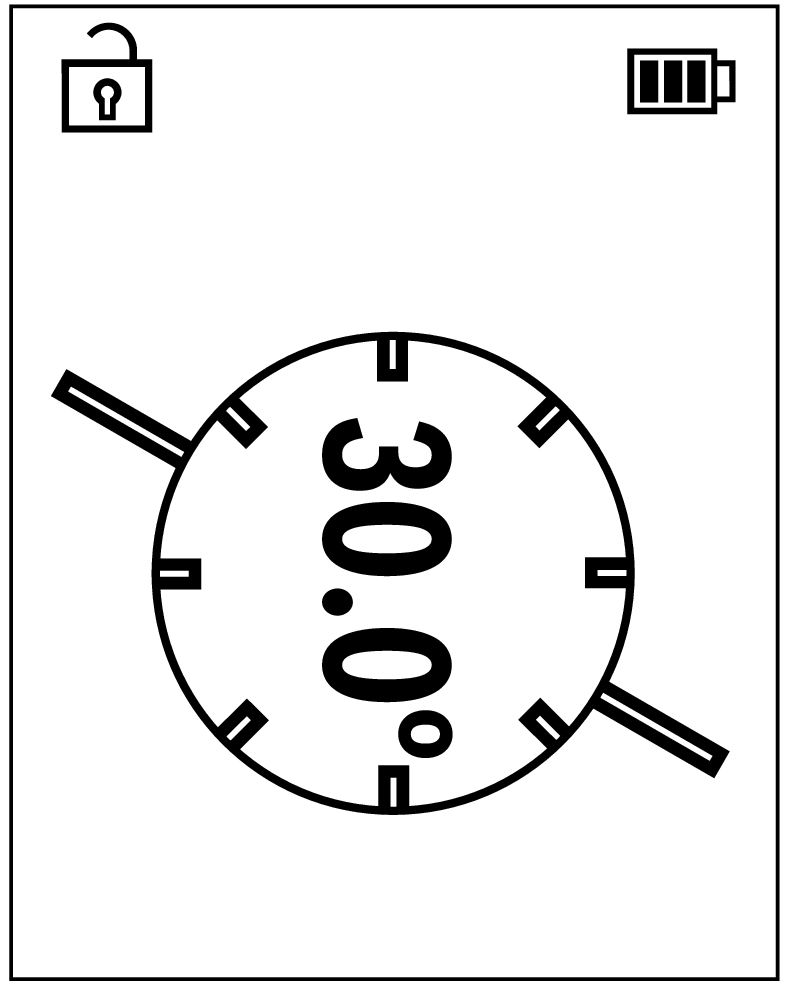

Sisi kiri alat ukur digunakan sebagai bidang acuan untuk mengukur kemiringan. Jika display berkedip selama proses pengukuran berlangsung, alat ukur terlalu miring ke samping.

  1. Untuk menggunakan pengukuran kemiringan, letakkan alat ukur dengan permukaan samping di atas objek yang ingin diukur kemiringannya.
  2. Pembacaan nilai pengukuran dapat dihentikan dengan menekan tombol .
